定位销 返回

定位销大头锥角型外螺纹型圆型

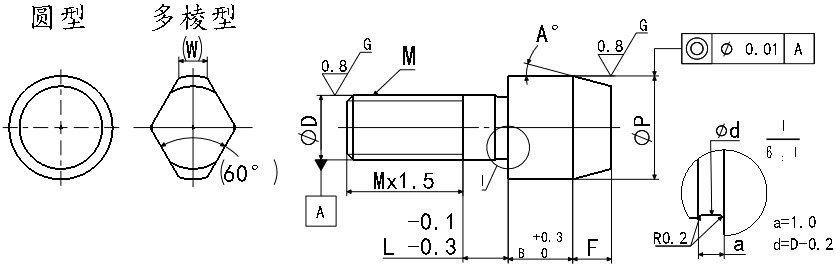

    产品概述




    • 暂未有详细信息
    • 请按照选型步骤①-⑨选择型式和参数后进行订购。

      订货举例：型式（①Type.②D公差.③P公差.④D）-⑤P-⑥L-⑦B-⑧F-⑨A

      JANKHRMP3-P5-L3-B3-F1-A15

      JAMKHRGH3-P5-L3-B3-F1-A15
      Type 相当材质 表面处理 硬度
      圆型 多棱型
      JANKR JAMKR SKS3 / 58-61HRC
      JANKRG JAMKRG SKS3 镀硬铬 58-61HRC/镀层硬度750HV
      JANCR JAMCR SUS440C / 53HRC
      JANS JAMS SUS303 / /

      P、F、A 满足条件
      P-2.FtanA≥0.73（P处前端最小φ0.73）
      参考：tan15°≈0.267 tan30°≈0.577 tan45°=1 tan60°≈1.732
      Type D
      公差选择       		P
      公差选择       		D P
      指定单位0.01mm       		L
      指定单位1mm       		B
      指定单位0.1mm       		F
      指定单位0.1mm       		A
      选择       		M
      粗牙螺纹       		（W）
      圆型 多棱型
      JANKR
      JANKRG
      JANCR
      JANS       		JAMKR
      JAMKRG
      JAMCR
      JAMS       		M
      P
      G
      H
              		M
      P
      G
      H
      S       		3 3.50~6.00 2~8 2.0~10.0 0.5~10.0 15
      30
      45
      60       		M3 1.5
      4 4.50~7.00 3~10 M4 1.8
      5 5.50~8.00 M5 2.2
      6 6.50~10.00 2.0~12.0 M6 3
      8 9.00~13.00 5~10 2.0~15.0 M8 3.5
      10 11.00~15.00 5~15 3.0~20.0 M10 4
      12 13.00~18.00 8~15 M12 5
      16 17.00~25.00 8~20 5.0~20.0 M16 7
      20 22.00~30.00 10~20 M20 9

      D或P D、P公差选择
      M P G H S
      m6 p6 g6 h7 /
      2.00-3.00 +0.008
      +0.002       		+0.012
      +0.006       		-0.002
      -0.008       		0
      -0.010       		0
      -0.01
      3.01-6.00 +0.012
      +0.004       		+0.02
      +0.012       		-0.004
      -0.012       		0
      -0.012
      6.01-10.00 +0.015
      +0.006       		+0.024
      +0.015       		-0.005
      -0.014       		0
      -0.015
      10.01-18.00 +0.018 +0.029 -0.006 0
      18.01-30.00 +0.021 +0.021 -0.007 0
