定位销 返回

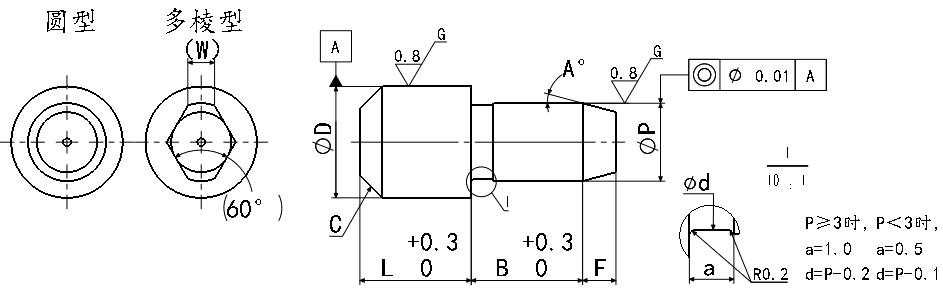

定位销小头锥角型内螺纹型多棱型

    产品概述

    请按照选型步骤①-⑨选择型式和参数后进行订购。

    订货举例：型式（①Type.②D公差.③P公差.④NO.）-⑤P-⑥L-⑦B-⑧F-⑨A

    JBQKHRHG5-P3-L8-B3-F1-A15

    JBWKHRPM5-P3-L8-B3-F1-A15

    Type 相当材质 表面处理 硬度
    圆型 多棱型
    JBQKR JBWKR SKS3 / 58~61HRC
    JBQKRG JBWKRG SKS3 镀硬铬 58~61HRC/镀层硬度750HV
    JBQCR JBWCR SUS440C / 53HRC
    JBQS JBWS SUS303 / /

    !D=P时（1）圆型不带退刀槽并且B和L的公差为±0.3。
         （2）多棱型带退刀槽，退刀槽尺寸为参考值。
    Type D公差选择 P公差选择 NO. P
    指定单位0.01mm     		L
    指定单位1mm     		B
    指定单位0.1mm     		F
    指定单位0.1mm     		A
    选择     		D M
    粗牙螺丝     		e （W）
    圆型 多棱型 圆型 多棱型
    JBQKR
    JBQKRG
    JBQCR
    JBQS     		JBWKR
    JBWKRG
    JBWCR
    JBWS     		M
    P
    G
    H     		M
    P
    G
    H
    S     		5 3.00~5.00 8~10 8~10 2.0~10.0 0.5~10.0 15
    30
    45
    60     		5 M2 3 1.2
    6 4.00~6.00 8~12 9~12 2.0~12.0 6 M3 5 1.5
    8 6.00~8.00 11~16 12~16 2.0~15.0 8 M5 8 1.8
    8Z 8 M4 6 1.8
    10 7.00~10.00 11~20 12~20 3.0~20.0 10 M5 8 2.2
    12 7.00~12.00 12~24 12~24 12 M5 8 2.5
    13 8.00~13.00 13~26 14~26 5.0~20.0 13 M8 10 3
    16 10.00~16.00 16~32 16~32 16 M8 12 4
    20 13.00~20.00 20~40 20~40 20 M8 12 5

    D或P D、P公差选择
    M P G H S
    m6 p6 g6 h7 /
    1.5.00-3.00 +0.008
    +0.002     		+0.012
    +0.006     		-0.002
    -0.008     		0
    -0.010     		0
    -0.01
    3.01-6.00 +0.012
    +0.004     		+0.02
    +0.012     		-0.004
    -0.012     		0
    -0.012
    6.01-10.00 +0.015
    +0.006     		+0.024
    +0.015     		-0.005
    -0.014     		0
    -0.015
    10.01-18.00 +0.018 +0.029 -0.006 0
    18.01-20.00 +0.021 +0.035 -0.007 0
