定位销小头锥角型标准型多棱型

产品概述

请按照选型步骤①-⑨选择型式和参数后进行订购。

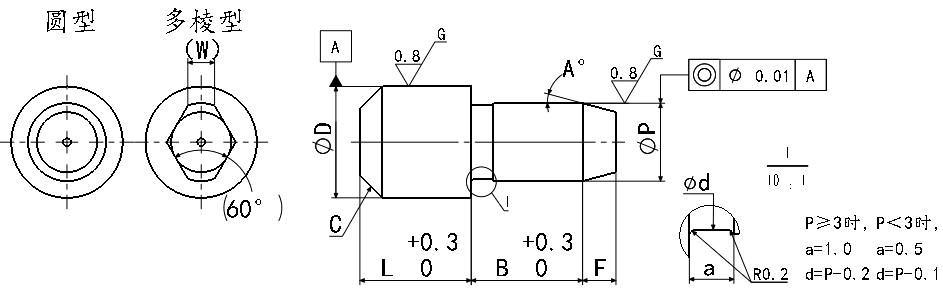

订货举例：型式（①Type.②D公差.③P公差.④D)-⑤P-⑥L-⑦B-⑧F-⑨A

JBUKHRMP2-P2-L2-B2-F1-A15

JBVKHRPG2-P3-L3-B2-F1-A15

Type		相当材质	表面处理	硬度
圆型	多棱型（适用于D≥4）	相当材质	表面处理	硬度
JBUKR	JBVKR	SKS3	/	58~61HRC
JBUKRG	JBVKRG	SKS3	镀硬铬	58~61HRC/镀层硬度750HV
JBUCR	JBVCR	SUS440C	/	53HRC
JBUS	JBVS	SUS303	/	/

!D=P时（1）圆型不带退刀槽并且B和L的公差为±0.3。

（2）多棱型带退刀槽，退刀槽尺寸为参考值。

P、F、A 满足条件

P-2.FtanA≥0.73（P处前端最小φ0.73）

参考：tan15°≈0.267 tan30°≈0.577

tan45°=1 tan60°≈1.732

Type		D公差选择	P公差选择	D	P 指定单位0.01mm	L 指定单位0.01mm	B 指定单位0.01mm	F 指定单位0.01mm	A 选择	c	（W）
圆型	多棱型	D公差选择	P公差选择	D	P 指定单位0.01mm	L 指定单位0.01mm	B 指定单位0.01mm	F 指定单位0.01mm	A 选择	c	（W）
JBUKR JBUKGR JBUCR JBUS	JBVKR JBVKGR JBVCR JBVS （使用于D≥4）	M P G H	M P G H S	2	1.50~2.00	2~4	2.0~10.0	0.5~10.0	15 30 45 60	0.3	/
				3	1.50~3.00	3~6				0.5	1
				4	2.00~4.00	4~8				1	1
				5	2.00~5.00	5~10				1	1.2
				6	2.00~6.00	6~12	2.0~12.0			1	1.5
				8	3.00~8.00	8~16	3.0~15.0			1.5	1.8
				10	3.00~10.00	10~20	3.0~20.0			2	2.2
				12	5.00~12.00	12~24	3.0~20.0			2	2.5
				13	6.00~13.00	13~26	5.0~20.0			2	3
				16	10.00~16.00	16~32				3	4
				20	13.00~20.00	20~40				3	5

D或P	D、P公差选择
	M	P	G	H	S
	m6	p6	g6	h7	/
1.5.00-3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01-6.00	+0.012 +0.004	+0.02 +0.012	-0.004 -0.012	0 -0.012
6.01-10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01-18.00	+0.018	+0.029	-0.006	0
18.01-20.00	+0.021	+0.035	-0.007	0
