定位销
返回

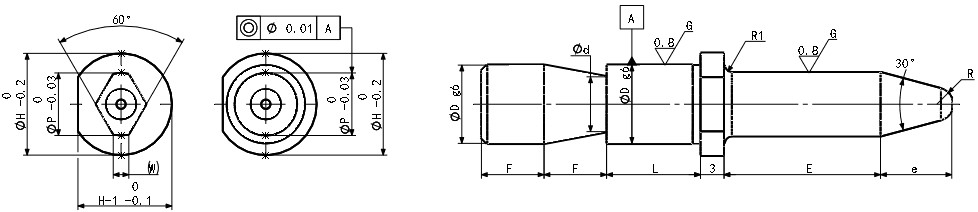

夹具用定位销锥头R型.带肩止动螺丝固定型无研磨退刀槽圆型
请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式（①Type.②D）-③P-④E-⑤L-⑥F
JRTUYHR6-P3-E3-L5-F6
JRYUYHR6-P3-E3-L5-F6
订货举例：型式（①Type.②D）-③P-④E-⑤L-⑥F
JRTUYHR6-P3-E3-L5-F6
JRYUYHR6-P3-E3-L5-F6
| 型号 | 型号 | 材质 | 表面处理 | 热处理 |
| 圆型 | 多棱型 | |||
| JRTJRY | JRYJRY | SUJ2 | 四氧化三铁保护膜 | HRC50-55 |
| JRTJR | JRYJR | / | ||
| JRTJRN | JRYJRN | 无电解镀镍 |
| 型式 |
P 指定单位0.1mm |
E 指定单位1mm（E≤Px4） |
L 指定单位1mm |
F选择 | d | H | R | |||
| 圆型 | 多棱型 | Dg6 | ||||||||
|
JRTJRY JRTJR JRTJRN |
JRYJRY JRYJR JRYJRN |
6 |
-0.004 -0.002 |
3.0-7.0 | 3-28 | 5-15 | 6、8 | 4 | 9 | 1 |
| 1 | ||||||||||
| 8 |
-0.005 -0.014 |
3.0-9.0 | 3-30 | 5-20 | 5 | 11 | 1.5 | |||
| 1.5 | ||||||||||
| 10 | 4.0-11.0 | 3-40 | 7 | 13 | 2 | |||||
| 2 | ||||||||||
| 12 |
-0.006 -0.017 |
6.0-13.0 | 3-50 | 10-25 | 6、8、10 | 9 | 15 | 3 | ||
| 3 | ||||||||||
| 16 | 10.0-17.0 | 5-50 | 13 | 19 | 4 | |||||
W尺寸
| P | (W) |
| 3.0-4.9 | 1 |
| 5.0-8.9 | 2 |
| 9.0-11.9 | 3 |
| 12.0-13.9 | 4 |
| 14.0-17.0 |
5 |
