定位销
返回

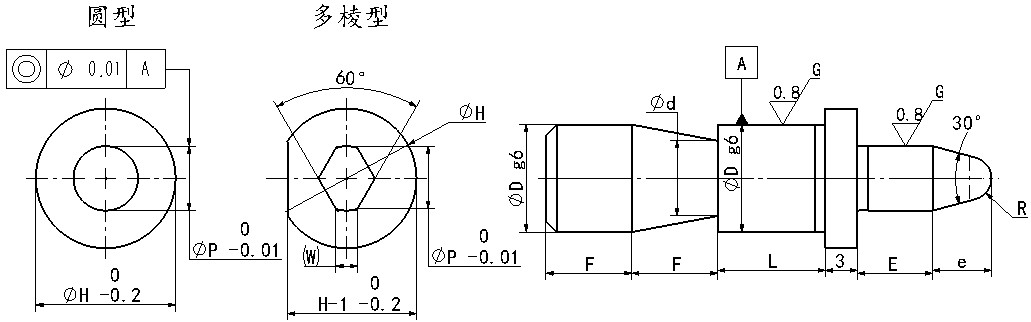

焊接夹具用定位销.锥头R型带肩止动螺丝固定型多棱型
请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式（①Type.②D）-③P-④E-⑤L-⑥F
JRQUYHR6-P3-E2-L5-F6
JRUUYHR6-P3-E2-L5-F6
订货举例：型式（①Type.②D）-③P-④E-⑤L-⑥F
JRQUYHR6-P3-E2-L5-F6
JRUUYHR6-P3-E2-L5-F6
| 型号 | 材质 | 表面处理 | 热处理 | |
| 圆型 | 多棱型 | |||
| JRQJRY | JRUJRY | SUJ2 | 四氧化三铁保护膜 | HRC50-55 |
| JRQJR | JRUJR | / | ||
| JRQJRN | JRUJRN | 无电解镀镍 | ||
| 型式 |
P 指定单位0.1mm |
E 指定单位1mm（E≤Px4) |
L 指定单位1mm |
F选择 | H | d | R |
适用 止动螺丝 |
（W） （多棱型） |
|||
| 圆型 | 多棱型 | Dg6 | ||||||||||
|
JRQJRY JRQJR JRQJRN |
JRUJRY JRUJR JRUJRN |
6 |
-0.004 -0.012 |
3.0-7.0 | 2-28 | 5-15 | 6、8 | 9 | 4 | 1 | M5 | 1-2 |
| 8 |
-0.005 -0.014 |
3.0-9.0 | 2-30 | 5-20 | 6、8 | 11 | 5 | 1.5 | M5 | 1-2 | ||
| 10 | 4.0-12.0 | 3-40 | 6、8 | 13 | 7 | 2 | M6 | 1-3 | ||||
| 12 |
-0.006 -0.017 |
6.0-13.0 | 3-50 | 10-25 | 6、8、10 | 15 | 9 | 3 | M8 | 4 | ||
| 16 | 10.0-17.0 | 5-50 | 6、8、10 | 19 | 13 | 4 | M8 |
