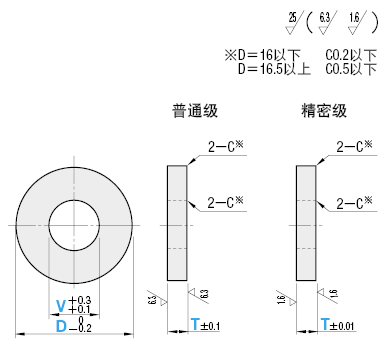

金属垫圈T尺寸公差选择尺寸自由指定型
· 请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式①Type-②T公差选择-③D-④P-⑤T
WAQTY-B-D20.0-P8.0-T5.0
|
型号 |
相当材质 |
表面处理 |
硬度 |
|
WAQTY |
S45C |
四氧化三铁保护膜 |
- |
|
WAQT |
- |
||
|
WAQTN |
无电解镀镍 |
||
|
WAQS |
SUS303 |
- |
|
|
WAQPR |
SUS420 |
- |
45-50HRC |
·
·
|
T尺寸公差选择表 |
|||
|
B |
-0.1 -0.3 |
JB |
-0.01 -0.03 |
|
C |
+0.3 +0.1 |
JC |
+0.03 +0.01 |
|
D |
0 -0.2 |
JD |
0 -0.02 |
|
E |
+0.2 0 |
JE |
+0.02 0 |
·
·
|
型号 |
T 公差选择 |
D |
P 指定单位0.5mm |
T 指定单位0.1mm |
|
WAQTY |
普通级 |
5.0~10.0 （指定单位0.5mm） |
3.0~58.0 |
1.0~2.9 |
|
3.0~5.0 |
||||
|
5.1~10.0 |
||||
|
10.5~20.0 （指定单位0.5mm） |
1.0~2.9 |
|||
|
3.0~5.0 |
||||
|
5.1~10.0 |
||||
|
21~30 （指定单位1mm） |
1.0~2.9 |
|||
|
3.0~5.0 |
||||
|
5.1~10.0 |
||||
|
31~40 （指定单位1mm） |
1.0~2.9 |
|||
|
3.0~5.0 |
||||
|
5.1~10.0 |
||||
|
41~50 （指定单位1mm） |
2.0~2.9 |
|||
|
3.0~5.0 |
||||
|
5.1~10.0 |
||||
|
51~60 （指定单位1mm） |
2.0~2.9 |
|||
|
3.0~5.0 |
||||
|
5.1~10.0 |
·
！P≤D-2 材质SUS303（精密级）T≥3.1
·
