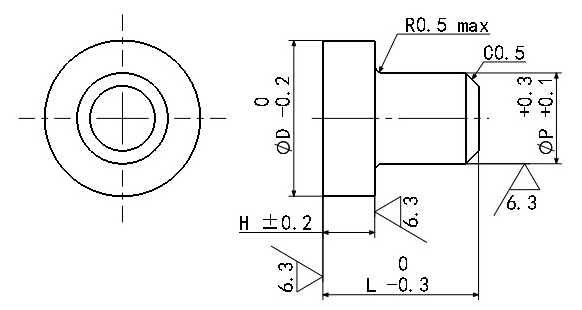

树脂垫圈台阶型
请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③P-④H-⑤L
WDSW8-P2-H4-L5
·
·
|
Type |
相当材质 |
颜色 |
|
WDSW |
聚缩醛 |
白色 |
|
WDSB |
黑色 |
|
|
WDSY |
尼龙（标准型） |
米黄 |
|
WDSN |
蓝色 |
|
|
WDSE |
PEEK |
灰色 |
·
·
|
型号 |
D |
P |
H |
L |
|
WDSW |
6.0~10.0 （指定单位0.5mm） |
2.0~8.0 |
2.0~28.0 |
3.0~30.0 |
|
10.5~20.0 （指定单位0.5mm） |
4.0~18.0 |
|||
|
21~30 （指定单位1mm） |
10.0~28.0 |
|||
|
31~40 （指定单位1mm） |
15.0~38.0 |
2.0~38.0 |
5.0~40.0 |
|
|
41~50 （指定单位1mm） |
20.0~48.0 |
2.0~48.0 |
10.0~50.0 |
|
|
51~60 （指定单位1mm） |
30.0~58.0 |
·
！加工条件 ！P≤D-2 ！Px3≥L-H≥1 ！P≤2.5时L≤10 ！P=3.0时L≤20
·
