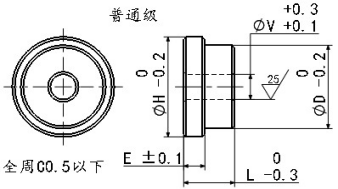

金属垫圈普通级肩型
· 请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式 ①Type-②D-③H-④V-⑤E-⑥L
WASTR-D25-H30-V8.0-E2.0-L5.0
|
型号 |
相当材质 |
表面处理 |
硬度 |
|
|
普通级 |
精密级 |
|||
|
WASTR |
WAUTR |
S45C |
- |
40~45HRC |
|
WASTRY |
WAUTRY |
四氧化三铁保护膜 |
||
|
WASTRN |
WAUTRN |
无电解镀镍 |
||
|
WASPR |
WAUPR |
SUS420F |
- |
45~50HRC |
·
·
！加工条件 E≤L-1
·
|
D |
H |
V |
|
5~20时 |
D+2≤H≤Dx1.5 |
V≤D-2 |
|
21~40时 |
D+2≤H≤Dx1.4 |
V≤D-4 |
|
41~60时 |
D+2≤H≤Dx1.2 |
V≤D-6 |
·
|
型号 |
D |
H |
V V尺寸3以上指定单位0.5mm |
E 指定单位0.1mm |
L 指定单位0.1mm |
|
|
普通级 |
精密级 |
|||||
|
WASTR WASTRY WASTRN WASPR |
WAUTR WAUTRY WAUTRN WAUPR |
5.0~9.0（指定单位0.5mm） |
7.0~12.0（指定单位0.5mm） |
（选择） 2.0 2.6
3.0~58.0 （指定单位0.5mm） |
1.0~8.0 |
2.0~10.0 |
|
9.5~20.0（指定单位0.5mm） |
11.5~25.0（指定单位0.5mm） |
|||||
|
21~30（指定单位1mm） |
23~40（指定单位1mm） |
|||||
|
31~40（指定单位1mm） |
33~50（指定单位1mm） |
|||||
|
41~50（指定单位1mm） |
43~60（指定单位1mm） |
|||||
|
51~60（指定单位1mm） |
53~70（指定单位1mm） |
|||||
·
