垫圈
返回

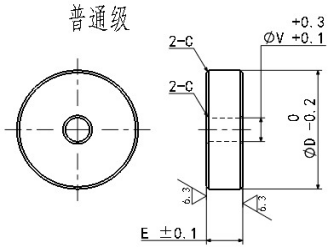

普通级尺寸自由指定型
请按照选型步骤①-④选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③P-④T
WAWFTY4-P2-T1
| 型号 | 相当材质 | 表面处理 | |
| 普通级 | 精密级 | ||
| WAWFTY | WAPFTY | S45C | 四氧化三铁保护膜 |
| WAWFT | WAPFT | - | |
| WAWFTN | WAPFTN | 无电解镀镍 | |
| WAWFS | WAPFS | SUS303 | - |
| WAWFAB | WAPFAB | AL6061 | 本色阳极氧化 |
| WAWFF | - | C3604 | - |
| 材质SUS303（精密级） T≤3.1 | ！D.P加工条件 | D=16.5以上时，C0.5以下 | |
| D≤60时 P≤D-2 | |||
| D≤61时 P≤D-4 | |||
| 型号 | D |
P
P尺寸3以上指定单位0.5mm
|
T
指定单位0.1mm
|
|
普通级 WAWFTY WAWFT WAWFTN WAWFS WAWFAB WAWFF 精美级 WAPFTY WAPFT WAPFTN WAPFS WAPFAN |
4.0~10.0
（指定单位0.5mm）
|
0
（无孔加工）
选择
2.0
2.6
3.0~90.0
（指定单位0.5mm）
|
1.0~2.0 |
| 2.1~5.0 | |||
| 5.1~10.0 | |||
|
10.5~20.0
（指定单位0.5mm）
|
1.0~2.0 | ||
| 2.1~5.0 | |||
| 5.1~10.0 | |||
|
21~30
（指定单位1mm）
|
1.0~2.0 | ||
| 2.1~5.0 | |||
| 5.1~10.0 | |||
|
31~40
（指定单位1mm）
|
1.0~2.0 | ||
| 2.1~5.0 | |||
| 5.1~10.0 | |||
|
41~50
（指定单位1mm）
|
1.0~2.0 | ||
| 2.1~5.0 | |||
| 5.1~10.0 | |||
|
51~60
（指定单位1mm）
|
1.0~2.0 | ||
| 2.1~5.0 | |||
| 5.1~10.0 | |||
|
61~80
（指定单位1mm）
|
5.1~10.0 | ||
|
81~100
（指定单位1mm）
|
5.1~10.0 | ||
