树脂垫圈肩型
· 请按照选型步骤①-⑥选择型式和参数后进行订购。

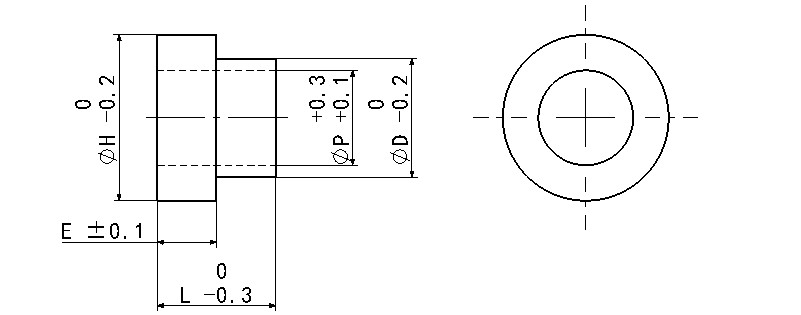

订货举例：型式①Type-②D-③H-④P-⑤E-⑥L
WDTW-D20-H30-P10.5-E2.5-L8.5
|
Type |
相当材质 |
颜色 |
|
WDTW |
聚缩醛 |
白色 |
|
WDTB |
黑色 |
|
|
WDTY |
尼龙（标准型） |
米黄 |
|
WDTN |
蓝色 |
|
|
WDTE |
PEEK |
灰色 |
·
·
|
型号 |
D |
H |
P 尺寸3以上指定单位0.5mm |
E 指定单位0.5mm |
L 指定单位0.5mm |
|
WDTW WDTB WDTY WDTN WDTE |
4.0~10 （指定单位0.5mm） |
6.0~20 （指定单位0.5mm） |
0 2.0 2.6 3.0~48.0 |
1.0~8.0 |
2.0~10.0 |
|
10.5~20 （指定单位0.5mm） |
12.5~30 （指定单位0.5mm） |
||||
|
21~30 （指定单位1mm） |
23~40 （指定单位1mm） |
||||
|
31~40 （指定单位1mm） |
33~50 （指定单位1mm） |
||||
|
41~50 （指定单位1mm） |
43~60 （指定单位1mm） |
· ！加工条件 ！D-P≥2 ！H-D≥2 ！L-E≥1 ！ PEEK材质的H≤50
