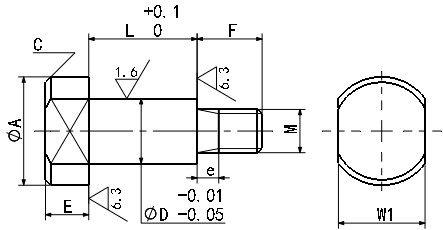

台阶螺丝自由指定型两边铣扁型
请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③L-④A-⑤E-⑥F
CATY4-L6-A8-E4-F3
| 一字槽 | 内六角孔 | 两平面 | 外六角 | 相当材质 | 硬度 | 表面处理 |
| CATYF | CBTYF | CUTYF | CWTYF | S45C | / | 四氧化三铁保护膜 |
| CASF | CBSF | CUSF | CWSF | SUS303 | / | / |
| D |
L 指定单位0.1mm |
A选择 |
E 指定单位0.1mm |
F 指定单位1mm |
M 粗牙螺纹 |
| 4 |
5.0～20.0 |
6.8 | 2.0~4.0 | 3～4 | 2.6×0.45 |
| 5 | 8 10 | 3～6 | 3×0.5 | ||
| 6 | 10 12 | 2.5～4.5 | 4～8 | 4×0.7 | |
| 8 | 12 16 | 5～10 | 5×0.8 | ||
| 10 | 16 18 20 | 3.0～5.0 | 6～12 | 6×1.0 | |
| 12 | 18 20 22 24 | 8～12 | 8×1.25 | ||
| 13 | |||||
| 15 | 20 22 24 | 10～15 | 10×1.5 | ||
