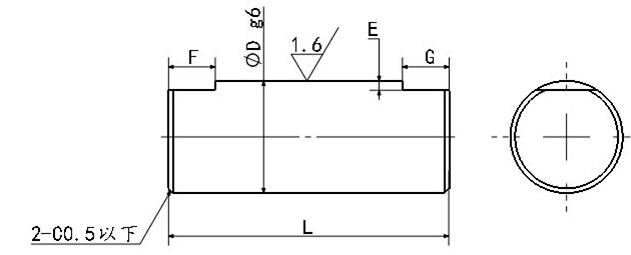

铰链销双止转面型
请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③L-④F-⑤G
AHXTY4-L10-F2-G2
| Type | 相当材质 | 硬度 | 表面处理 |
| AHXTHRY | S45C | 40～45HRC | 四氧化三铁保护膜 |
| AHXSS | SUS304 | / | / |
| Type | D公差(g6) |
L 指定单位0.1mm |
指定单位1mm | E | ||
| F | G | |||||
|
AHXTHRY AHXSS |
4 |
-0.004 -0.012 |
10.0～50.0 | 2≤F≤20 | 2≤T≤20 | 0.5 |
| 5 | 10.0～60.0 | |||||
| 6 | 10.0～100.0 | 2≤F≤30 | 2≤T≤30 | 1 | ||
| 8 |
-0.005 -0.014 |
|||||
| 10 | 15.0～100.0 | |||||
| 12 |
-0.006 -0.017 |
5≤F≤30 | 5≤T≤30 | |||
| 15 | 25.0～100.0 | |||||
| 16 | 30.0～100.0 | 2 | ||||
| 20 |
-0.007 -0.020 |
|||||
|
25 |
||||||
