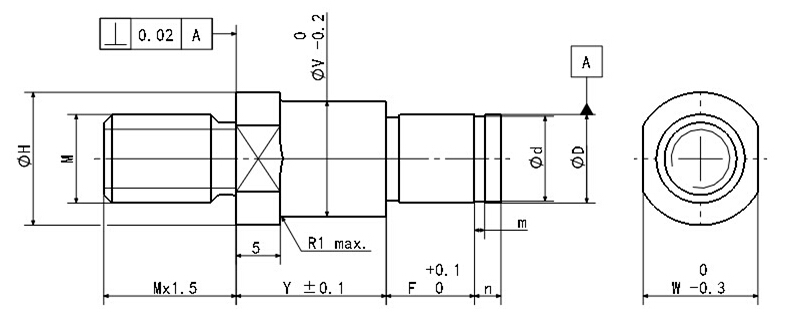

悬臂销外螺纹安装带扣环沟槽型台阶型
· 请按照选型步骤①-④选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③Y-④F
AXKS10-Y25-F18
|
型号 |
材质 |
表面处理 |
|
AXKTY |
S45C |
四氧化三铁保护膜 |
|
AXKTN |
无电解镀镍 |
|
|
AXKS |
SUS303 |
- |
·
Y+F≤100 W＜E时，两平面宽度W将扩展到直径E的部位。
|
型号 |
D(g6) |
指定单位1mm |
E |
H |
W |
M |
d |
m |
n |
|||
|
Y |
F |
基准尺寸 |
公差 |
|||||||||
|
|
3 |
-0.002 |
7~30 |
3~50 |
5 |
7 |
5 |
M3 |
2 |
+0.06 |
0.5 |
2 |
|
AXKTY |
4 |
-0.004 |
6 |
8 |
6 |
M4 |
3 |
0.7 |
||||
|
AXKTN |
5 |
7 |
9 |
7 |
M5 |
4 |
+0.075 |
|||||
|
AXKS |
6 |
7~60 |
5~100 |
8 |
10 |
8 |
M6 |
5 |
||||
|
|
8 |
-0.005 |
10 |
12 |
10 |
M8 |
7 |
+0.09 |
0.9 |
3 |
||
|
|
10 |
13 |
15 |
13 |
M10 |
9.6 |
0 |
1.15 |
||||
|
|
12 |
-0.006 |
10~100 |
15 |
17 |
14 |
M12 |
11.5 |
0 |
4 |
||
|
|
15 |
18 |
20 |
17 |
14.3 |
|||||||
·
