圆柱销 返回

铰链销止动螺丝固定型

    产品概述

    请按照选型步骤①-⑤选择型式和参数后进行订购。

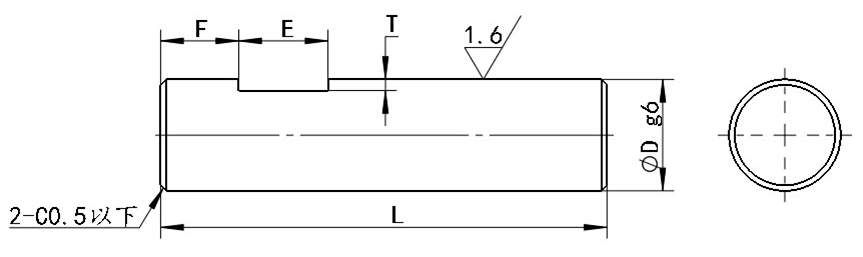

    订货举例：型式（①Type.②D)-③L-④F-⑤E

    AHNTHRY3-L5-F1-E1

    Type 相当材质 硬度 表面处理
    AHNTHRY S45C 40～45HRC 四氧化三铁保护膜
    AHNSS SUS304 / /
    AHNCHR SUS440C 45~50HRC

    Type D公差(g6) L
    指定单位0.1mm     		指定单位1mm T
    F E
    AHNTHRY
    AHNSS
    AHNCHR     		3 -0.002
    -0.008     		5.0～50.0 0≤F≤L/2 1≤E≤50 0.5
    4 -0.004
    -0.012
    5 10.0～60.0 1
    6 10.0～100.0
    8 -0.005
    -0.014
    10 15.0～100.0
    12 -0.006
    -0.017
    15 25.0～100.0
    16 30.0～100.0 2
    20 -0.007
    -0.020
    25
