Type

相当材质

硬度

表面处理

附件

L尺寸固定型

L尺寸指定型

AHQTHRY

AHQTHRYF

S45C

40～45HRC

四氧化三铁保护膜

2个扣环

AHQSS

AHQSSF

SUS304

/

/

/

AHQCHRF

SUS440C

45~50HRC

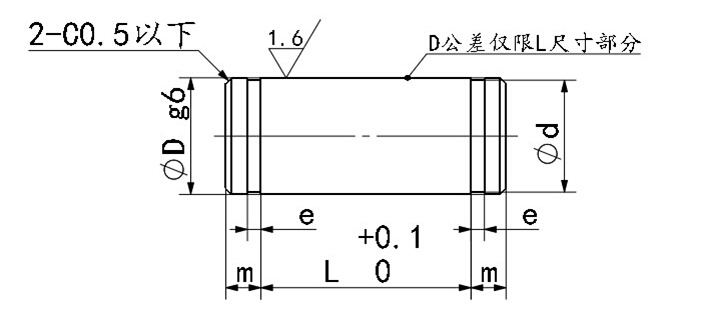

Type

D公差(g6)

L选择

e

m

d

附属扣环

容差

容差

形状

JIS公称规格*

AHQTHRY
AHQSS
淬火型



3

-0.002
-0.008

10  12  14  15  16  18  20  22  24  25  30

0.5

+0.05
+0.00

2

2

+0.06
+0.00

E型

d3

4

-0.004
-0.012

0.7

+0.1
+0.0

3

5

4

+0.075
+0.000

d3

d4

6

     15  16  18  20  22  24  25  30  35  40  45  50

5

d5

8

-0.005
-0.014

3

7

+0.09
+0.00

d7

0.9

9.6

-0.00
-0.09

C型

公称直径10

10

                    18  20  22  24  25  30  35  40  45  50

1.15

+0.14
+0.00

4

11.5

-0.00
-0.11

公称直径12

12

-0.006
-0.017

                            22  24  25  30  35  40  45  50
