铰链销直柱式开口销固定型L尺寸指定型
· 请按照选型步骤①-③选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③L
AHOTHRYF3-L5
|
Type |
相当材质 |
硬度 |
表面处理 |
附件 |
||
|
L尺寸固定型 |
L尺寸指定型 |
|||||
|
AHOTHRY |
AHOTHRYF |
S45C |
40～45HRC |
四氧化三铁保护膜 |
2个开口销 |
SUS304 |
|
/ |
AHOSSF |
SUS304 |
/ |
/ |
||
|
AHOCHRF |
SUS440C |
45~50HRC |
||||
·
|

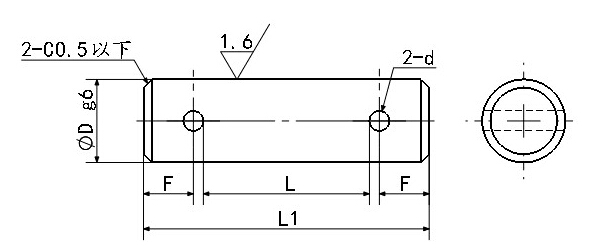

Type |
D公差(g6) |
L |
L1 |
F |
d |
附件开口销 |
|
|
AHOTHRYF |
3 |
-0.002 |
5.0～50.0 |
L+4.8 |
2 |
0.8 |
d0.7-L8 |
|
4 |
-0.004 |
L+6 |
2.5 |
1 |
d0.9-L10 |
||
|
5 |
10.0～70.0 |
L+7.2 |
3 |
1.2 |
d1.0-L10 |
||
|
6 |
10.0～100.0 |
L+8.6 |
3.5 |
1.6 |
d1.4-L10 |
||
|
8 |
-0.005 |
L+10 |
4 |
2 |
d1.8-L12 |
||
|
10 |
15.0～100.0 |
L+12.5 |
5 |
2.5 |
d2.3-L15 |
||
|
12 |
-0.006 |
L+15.2 |
6 |
3.2 |
d2.9-L20 |
||
|
15 |
25.0～100.0 |
L+18 |
7 |
4 |
d3.7-L20 |
||
|
16 |
d3.7-L25 |
||||||
|
20 |
-0.007 |
30.0～100.0 |
L+22 |
8.5 |
5 |
d4.6-L35 |
|
|
25 |
|||||||
·
