圆柱销
返回

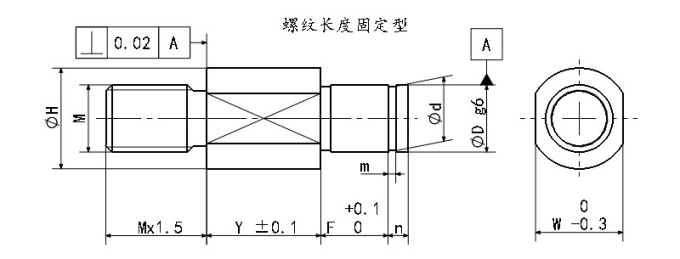

外螺纹安装带扣环沟槽型标准型螺纹长度固定型
订货举例：型式（①Type.②D)-③Y-④F-⑤K
AXCS10-Y25-F18-K15
| 螺纹长度固定型 | 螺纹长度指定型 | 材质 | 表面处理 |
| AXCTY | AXCFTY | S45C | 四氧化三铁保护膜 |
| AXCTN | AXCFTN | 无电解镀镍 | |
| AXCS | AXCFS | SUS303 | - |
| 型号 | D（g6） | 指定单位1mm | H | W |
M (粗牙螺纹) |
d | m | n | ||||
| Y | F | K | 基准尺寸 | 公差 | ||||||||
| 螺纹长度固定型 | 3 |
-0.002 -0.008 |
2~30 | 3~50 | 3~6 | 7 | 5 | M3 | 2 |
+0.06 0 |
0.5 | 2 |
| AXCTY | 4 |
-0.004 -0.012 |
4~8 | 8 | 6 | M4 | 3 | 0.7 | ||||
| AXCTN | 5 | 5~10 | 9 | 7 | M5 | 4 |
+0.075 0 |
|||||
| AXCS | 6 | 2~60 | 5~100 | 6~12 | 10 | 8 | M6 | 5 | ||||
| 螺纹长度指定型 | 8 |
-0.005 -0.014 |
8~16 | 12 | 10 | M8 | 7 |
+0.09 0 |
0.9 | 3 | ||
| AXCFTY | 10 | 10~20 | 15 | 13 | M10 | 9.6 |
0 -0.09 |
1.15 | ||||
| AXCFTN | 12 |
-0.006 -0.017 |
10~100 | 12~24 | 17 | 14 | M12 | 11.5 |
0 -0.11 |
4 | ||
| AXCFS | 15 | 20 | 17 |
14.3 |
||||||||
