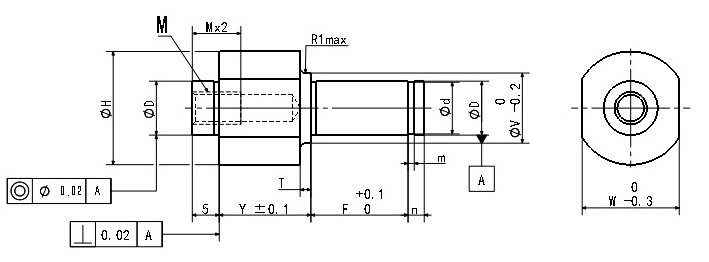

悬臂销重载型标准型
· 请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③Y-④F-⑤T
AXAXS10-Y25-F18-T5
|
型号 |
材质 |
表面处理 |
|
AXAXTY |
S45C |
四氧化三铁保护膜 |
|
AXAXTN |
无电解镀镍 |
|
|
AXAXS |
SUS303 |
- |
·
Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿
|
型号 |
D(g6) |
指定单位1mm |
M |
E |
H |
W |
d |
m |
n |
||||
|
Y |
F |
T |
基准尺寸 |
公差 |
|||||||||
|
|
6 |
-0.004 |
4~60 |
5~75 |
1、3、5 |
M3 |
8 |
14 |
12 |
5 |
+0.075 |
0.7 |
2 |
|
AXAXTY |
8 |
-0.005 |
M4 |
10 |
17 |
14 |
7 |
+0.09 |
0.9 |
3 |
|||
|
AXAXTN |
10 |
2、5、8 |
M6 |
13 |
21 |
18 |
9.6 |
0 |
1.15 |
||||
|
AXAXS |
12 |
-0.006 |
10~100 |
M8 |
15 |
24 |
21 |
11.5 |
0 |
4 |
|||
|
|
15 |
18 |
28 |
25 |
14.3 |
||||||||
|
|
20 |
-0.007 |
4~75 |
24 |
36 |
32 |
19 |
0 |
1.35 |
5 |
|||
|
|
25 |
29 |
43 |
38 |
23.9 |
||||||||
|
|
30 |
34 |
50 |
44 |
28.6 |
1.65 |
|||||||
·
