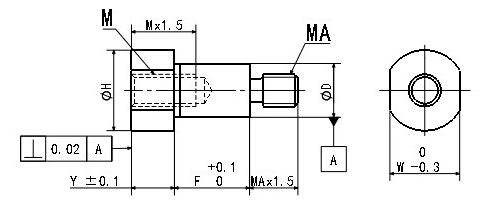

悬臂销螺栓安装外螺纹型标准型
请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③Y-④F-⑤MA
AXAS10-Y25-F18-MA6
| 型号 | 材质 | 表面处理 |
| AXATY | S45C | 四氧化三铁保护膜 |
| AXATN | 无电解镀镍 | |
| AXAS | SUS303 | - |
！ Y.F的尺寸请参阅表1后指定。 Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿 ！D=MA是无退刀槽
| 型号 | D(g6) | 指定单位1mm |
MA粗牙螺纹 选择 |
M 粗牙螺纹 |
H | W | |||
| Y | F | ||||||||
| 6 |
-0.004 -0.012 |
2~60 | 5~100 | 4、5、6 | M3 | 10 | 8 | ||
| AXATY | 8 |
-0.005 -0.014 |
5、6、8 | M4 | 12 | 10 | |||
| AXATN | 10 | 6、8、10 | M6 | 15 | 13 | ||||
| AXAS | 12 |
-0.006 -0.017 |
10~100 | 6、8、10、12 | M8 | 17 | 14 | ||
| 15 | 8、10、12 | M10 | 20 | 17 | |||||
表1
| MA | Y+F |
| M3 | Y+F≥10 |
| M4 | Y+F≥12 |
| M6 | Y+F≥15.5 |
| M8 | Y+F≥19.5 |
| M10 |
Y+F≥23.5 |
