圆柱销 返回

悬臂销螺栓安装带扣环沟槽型台阶型

    产品概述

    · 请按照选型步骤①-④选择型式和参数后进行订购。

    订货举例：型式（①Type.②D)-③Y-④F

    AXVS10-Y25-F18

    型号

    材质

    表面处理

    AXVTY

    S45C

    四氧化三铁保护膜

    AXVTN

    无电解镀镍

    AXVS

    SUS303

    -

    ·

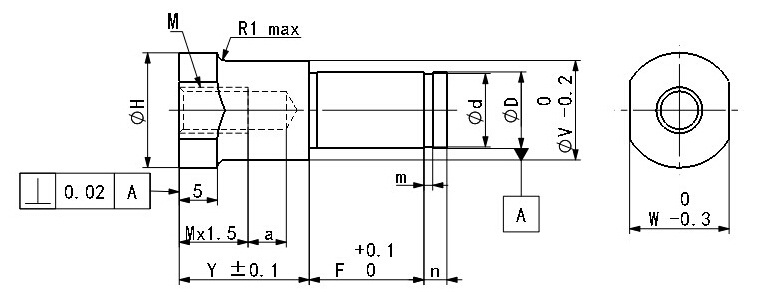

    Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿                    ！ W＜E时，两平面宽度W将扩展到直径E的部位

    型号

    D(g6)

    指定单位1mm

    M
    粗牙螺纹

    a

    E

    H

    W

    d

    m

    n

    Y

    F

    基准尺寸

    公差



    6

    -0.004
    -0.012

    7~60

    5~100

    M3

    5

    8

    10

    8

    5

    +0.075
    0

    0.7

    2

    AXVTY

    8

    -0.005
    -0.014

    M4

    10

    12

    10

    7

    +0.09
    0

    0.9

    3

    AXVTN

    10

    M6

    13

    15

    13

    9.6

    0
    -0.09

    1.15

    AXVS

    12

    -0.006
    -0.017

    10~100

    M8

    15

    17

    14

    11.5

    0
    -0.11

    4



    15

    M10

    18

    20

    17

    14.3



    20

    -0.007
    -0.02

    M12

    7

    24

    26

    24

    19

    0
    -0.21

    1.35

    ·
