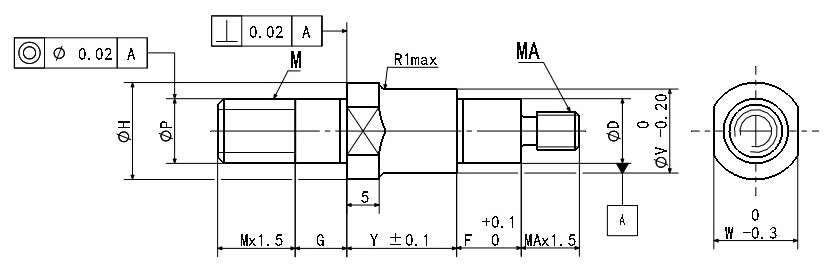

悬臂销嵌入外螺纹安装外螺纹型台阶型
· 请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③Y-④F-⑤G-⑥MA
AXSS10-Y25-F18-G8-MA6
|
型号 |
材质 |
表面处理 |
|
AXSTY |
S45C |
四氧化三铁保护膜 |
|
AXSTN |
无电解镀镍 |
|
|
AXSS |
SUS303 |
- |
·
！ W＜E时，两平面宽度W将扩展到直径E的部位 Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿 ！D=MA是无退刀槽 !Y≥17时的两平面宽度尺寸为15
|
型号 |
D(g6) |
指定单位1mm |
MA粗牙螺纹 |
P（g6） |
M |
E |
H |
W |
|||
|
Y |
F |
G |
|||||||||
|
|
3 |
-0.002 |
7~30 |
3~50 |
3~8 |
3 |
3 |
M3 |
5 |
7 |
5 |
|
|
4 |
-0.004 |
3、4 |
4 |
M4 |
6 |
8 |
6 |
|||
|
AXSTY |
5 |
3、4、5 |
5 |
M5 |
7 |
9 |
7 |
||||
|
AXSTN |
6 |
7~60 |
5~75 |
5~10 |
4、5、6 |
6 |
M6 |
8 |
10 |
8 |
|
|
AXSS |
8 |
-0.005 |
5、6、8 |
8 |
M8 |
10 |
12 |
10 |
|||
|
|
10 |
6、8、10 |
10 |
M10 |
13 |
15 |
13 |
||||
|
|
12 |
-0.006 |
10~75 |
5~15 |
6、8、10、12 |
12 |
M12 |
15 |
17 |
14 |
|
|
|
15 |
8、10、12 |
18 |
20 |
17 |
||||||
·
