悬臂销嵌入外螺纹安装内螺纹型台阶型
-
暂未有详细信息
-
请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③Y-④F-⑤G-⑥MA
AXIS10-Y25-F18-G8-MA6
|
型号
|
材质
|
表面处理
|
|
AXITY
|
S45C
|
四氧化三铁保护膜
|
|
AXITN
|
无电解镀镍
|
|
AXIS
|
SUS303
|
-
|

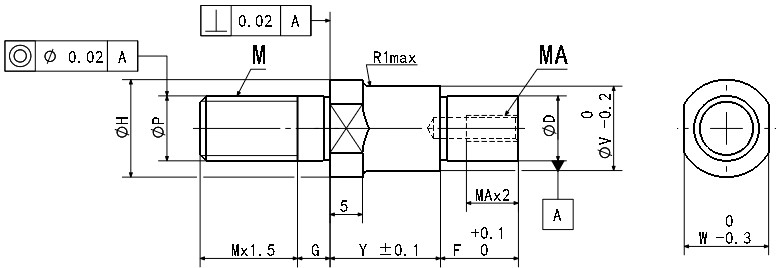

Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿 ！ W＜E时，两平面宽度W将扩展到直径E的部位 ！Y+F≤100 ！ MA及Y.F的尺寸请参阅表1后指定。
|
型号
|
D(g6)
|
指定单位1mm
|
MA粗牙螺纹
选择
|
P（g6）
|
M
粗牙螺纹
|
E
|
H
|
W
|
|
Y
|
F
|
G
|
|
AXITY
|
6
|
-0.004
-0.012
|
7~60
|
5~100
|
5~10
|
3
|
6
|
M6
|
8
|
10
|
8
|
|
AXITN
|
8
|
-0.005
-0.014
|
4
|
8
|
M8
|
10
|
12
|
10
|
|
AXIS
|
10
|
4、5、6
|
10
|
M10
|
13
|
15
|
13
|
|
|
12
|
-0.006
-0.017
|
10~100
|
5~15
|
5、6、8
|
12
|
M12
|
15
|
17
|
14
|
|
|
15
|
6、8、10
|
18
|
20
|
17
|
表1
|
MA
|
Y+F
|
|
M3
|
Y+F≥11.5
|
|
M4
|
Y+F≥14.0
|
|
M5
|
Y+F≥16.2
|
|
M6
|
Y+F≥18.5
|
|
M8
|
Y+F≥23.5
|
|
M10
|
Y+F≥28.5
|
