圆柱销
返回
悬臂销嵌入外螺纹安装内螺纹型标准型螺纹长度指定型
请按照选型步骤①-⑦选择型式和参数后进行订购。

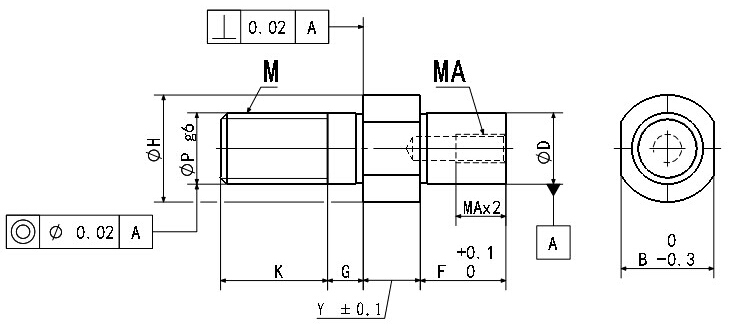

订货举例：型式（①Type.②D)-③Y-④F-⑤G-⑥K-⑦MA
AXGS10-Y25-F18-G8-K10-MA6
| 螺纹长度固定型 | 螺纹长度指定型 | 材质 | 表面处理 |
| AXGTY | AXGFTY | S45C | 四氧化三铁保护膜 |
| AXGTN | AXGFTN | 无电解镀镍 | |
| AXGS | AXGFS | SUS303 | - |
Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿 ！ MA及Y.F的尺寸请参阅表1后指定。
| 型号 | D(g6) | 指定单位1mm |
MA粗牙螺纹 选择 |
P（g6） |
M 粗牙螺纹 |
H | W | |||||
| Y | F | G | K | |||||||||
|
螺纹长度固定型 AXGTY |
6 |
-0.004 -0.012 |
2~60 | 5~100 | 5~10 | 6~12 | 3 | 6 | M6 | 10 | 8 | |
| AXGTN | 8 |
-0.005 -0.014 |
8~16 | 4 | 8 | M8 | 12 | 10 | ||||
| AXGS | 10 | 10~20 | 4、5、6 | 10 | M10 | 15 | 13 | |||||
| 螺纹长度指定型 | 12 |
-0.006 -0.017 |
10~120 | 5~15 | 12~24 | 5、6、8 | 12 | M12 | 17 | 14 | ||
|
AXGFTY AXGFTN AXGFS |
15 | 6、8、10 | 20 | 17 | ||||||||
表1
| MA | Y+F |
| M3 | Y+F≥11.5 |
| M4 | Y+F≥14.0 |
| M5 | Y+F≥16.2 |
| M6 | Y+F≥18.5 |
| M8 | Y+F≥23.5 |
| M10 |
Y+F≥28.5 |
