圆柱销 返回

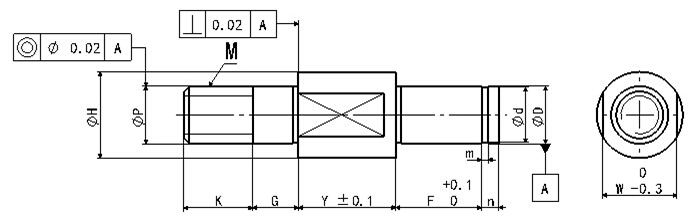

悬臂销嵌入外螺纹安装带扣环沟槽型标准型螺纹长度指定型

    产品概述

    · 请按照选型步骤①-⑥选择型式和参数后进行订购。

    订货举例：型式（①Type.②D)-③Y-④F-⑤G-⑥K

    AXES10-Y25-F18-G8-K12

    螺纹长度固定型

    螺纹长度指定型

    材质

    表面处理

    AXETY

    AXEFTY

    S45C

    四氧化三铁保护膜

    AXETN

    AXEFTN

    无电解镀镍

    AXES

    AXEFS

    SUS303

    -

    ·
    Y≥17时，扳手槽为15,Y＜17时，扳手槽铣穿

    型号

    D(g6)

    指定单位1mm

    P（g6）

    M
    粗牙螺纹

    H

    W

    d

    m

    n

    Y

    F

    G

    K

    基准尺寸

    公差

    螺纹长度固定型

    3

    -0.002
    -0.008

    2~30

    3~50

    3~8

    3~6

    3

    M3

    7

    5

    2

    +0.06
    0

    0.5

    2

    AXETY

    4

    -0.004
    -0.012

    4~8

    4

    M4

    8

    6

    3

    0.7

    AXETN

    5

    5~10

    5

    M5

    9

    7

    4

    +0.075
    0

    AXES

    6

    2~60

    5~100

    5~10

    6~12

    6

    M6

    10

    8

    5

    螺纹长度指定型

    8

    -0.005
    -0.014

    8~16

    8

    M8

    12

    10

    7

    +0.09
    0

    0.9

    3

    AXEFTY

    10

    10~20

    10

    M10

    15

    13

    9.6

    0
    -0.09

    1.15

    AXEFTN

    12

    -0.006
    -0.017

    10~100

    5~15

    12~24

    12

    M12

    17

    14

    11.5

    0
    -0.110

    4

    AXEFS

    15

    20

    17

    14.3

    ·
