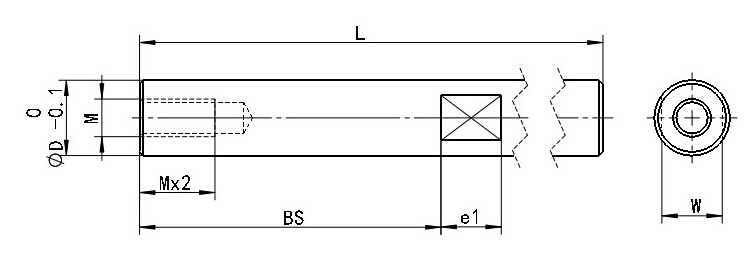

圆形支柱一端内螺纹带扳手槽型
请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③L-④BS-⑤M
SEGS6-L15-BS1-M3
| Type | 材质 | 表面处理 | |
| 一端内螺纹 | 一端外螺纹 | ||
| SEGS | SEAS | SUS303 | / |
| SEGQN | SEAQN | 1215环保铁 | 无电解镀镍 |
| SEGH | SEAH | H59 | / |
BS≤L-e1
| 一端内螺纹 | 一端外螺纹 | D |
L 指定单位1mm |
BS 指定单位1mm |
M 粗牙螺纹 |
W | e1 |
|
SEGS SEGQN SEGH |
SEAS SEAQN SEAH |
6 | 15~50 | 0~42 | 3、4 | 5 | 8 |
| 8 | 20~150 | 0~142 | 3、4、5 | 7 | |||
| 10 | 20~350 | 0~342 | 4、5、6 | 8 | |||
| 12 | 25~400 | 0~390 | 5、6、8 | 10 | 10 | ||
| 15 | 35~400 | 0~390 | 6、8、10 | 13 | |||
| 20 | 40~400 | 0~390 | 6、8、10、12 |
17 |
