圆形支柱带台阶两端内螺纹型带扳手槽型

产品概述

请按照选型步骤①-⑧选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③L-④BS-⑤M-⑥N-⑦B-⑧E

SDWS8-L15-BS1-M3-N4-B2-E4

Type		材质	表面处理
台阶（无扳手槽）	台阶扳手槽	材质	表面处理
SDZS	SDWS	SUS303	/
SDZQN	SDWQN	1215环保铁	无电解镀镍

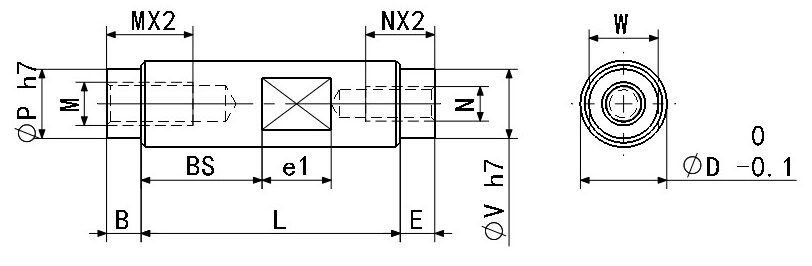

L≥MX2+NX2 BS≤L-e1

台阶（无扳手槽）	（台阶扳手槽）	D	L 指定单位1mm	BS 指定单位1mm	粗牙螺纹 M 选择 N 选择	B 指定单位1mm	E 指定单位1mm	P	V	W	e1
SDZS SDZQN	SDWS SDWQN	8	15~150	0~142	3、4	2~4	2~4	6	6	7	8
		10	15~350	0~342	4、5	2~5	2~5	8	8	8	8
		12	20~400	0~390	5、6	2~6	2~6	10	10	10	10
		15	25~400	0~390	6、8	2~8	2~8	12	12	13
		20	40~400	0~390	6、8、10、12	2~10	2~10	16	16	17
