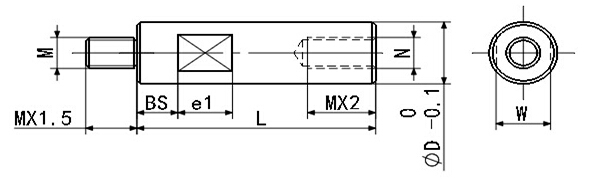

圆形支柱一端外螺纹一端内螺纹带扳手槽型
请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③L-④BS-⑤M-⑥N
SEVS6-L15-BS1-M3-N4
| Type | 材质 | 表面处理 | |
| 带扳手槽 | 不带扳手槽 | ||
| SEVS | SECS | SUS303 | / |
| SEVQN | SECQN | 1215环保铁 | 无电解镀镍 |
| SEVH | SECH | H59 | / |
BS≤L-e1 L-BS≤NX3时，必须满足W-N≥2 L≥NX3+2
| Type | D |
L 指定单位1mm |
BS 指定单位1mm |
粗牙螺纹 M 选择 N 选择 |
W | e1 | |
| 带扳手槽 | 不带扳手槽 | ||||||
|
SEVS SEVQN SEVH |
SECS SECQN SECH |
6 | 15~50 | 0~42 | 3、4 | 5 | 8 |
| 8 | 20-150 | 0~142 | 3、4、5 | 7 | |||
| 10 | 20~350 | 0~342 | 4、5、6 | 8 | |||
| 12 | 25~400 | 0~390 | 5、6、8 | 10 | 10 | ||
| 15 | 30~400 | 6、8、10 | 13 | ||||
| 20 | 35-400 | 6、8、10、12 |
17 |
||||
