圆形支柱两端外螺纹带扳手槽型

产品概述

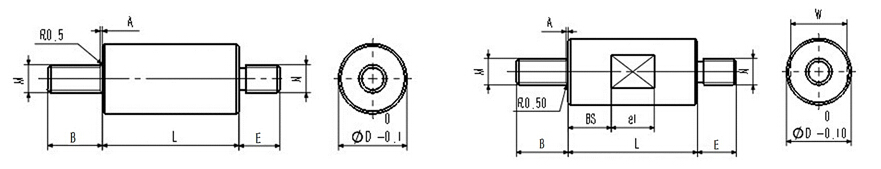

请按照选型步骤①-⑧选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③L-④B-⑤E-⑥BS-⑦M-⑧N

SENS6-L15-B5-E5-BS1-M3-N4

Type		材质	表面处理
带扳手槽	不带扳手槽	材质	表面处理
SENS	SEBS	SUS303	/
SENQN	SEBQN	1215环保铁	无电解镀镍
SENH	SEBH	H59	/

BS≤L-e1 L-BS≤NX3时，必须满足W-N≥2 L≥Nx3+2

带扳手槽	不带扳手槽	D	L 指定单位1mm	B 指定单位1mm	E 指定单位1mm	BS 指定单位1mm	粗牙螺纹 M 选择 N 选择		W	e1	A
SENS SENQN SENH	SEBS SEBQN SEBH	6	15~50	5~10	5~10	0~42	3、4		5	8	1
		8	20~150	8~30	8~20	0~142	4、5		7		1.6
		10	20~350	8~45	8~20	0~342	4、5、6		8		2
		12	25~400	10~50	10~30	0~390	5、6、8		10	10	2.5
		15	30~400	12~50	12~30	0~390	6、8、10		13		3
		20	40~400	15~60	15~40	0~390	6、8、10、12		17		3.5
