圆形支柱两端内螺纹不带扳手槽型-支柱类-晋升泰精密(深圳)有限公司

产品概述

请按照选型步骤①-⑥选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③L-④BS-⑤M-⑥N

SEZS6-L15-M3-N4

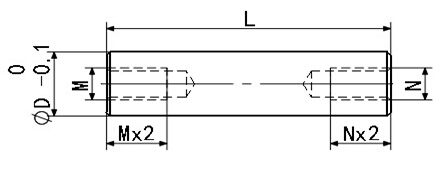

L≥MX2+NX2 BS≤L-e1
BS≤Mx3时，必须满足W-M≥2。另外 L-BS≤NX3时，必须满足W-N≥2

带扳手槽	不带手槽	L≥MX2+NX2		BS≤L-e1	BS≤Mx3时，必须满足W-M≥2。另外 L-BS≤NX3时，必须满足W-N≥2
SEWS SEWQN SEWH	SEZS SEZQN SEZH	D	L 指定单位1mm	BS 指定单位1mm	粗牙螺纹 M 选择 N 选择	W	e1
		6	15~50	0~42	3、4	5	8
		8	15~150	0~142	3、4、5	7
		10	20~350	0~342	4、5、6	8
		12	25~400	0~390	5、6、8	10	10
		15	30~400	0~390	6、8、10	13
		20	40~400	0~390	6、8、10、12	17
