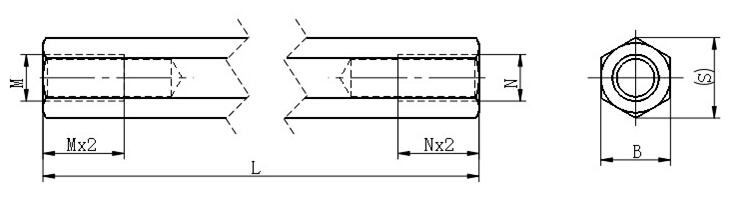

六角形支柱两端内螺纹
请按照选型步骤①-⑤选择型式和参数后进行订购。
订货举例：型式（①Type.②B)-③L-④M-⑤N
SHOS6-L15-M3-N4
| Type | 相当材质 | 表面处理 | |
| SHOS | SUS303 | / | |
| SHOQN | 1215环保铁 | 无电解镀镍 | |
| SHOH | H59 | / | |
环保铁的材质包装带有防锈油 L≥MX2+NX2 L≤M×4的内螺纹为通孔
L= 8~300时通常公差±0.2，L=301~400时±0.3
| Type | B |
L 指定单位1mm |
M、 N 粗牙螺纹 选择 选择 |
(S) |
|
SHOS SHOQN SHOH |
4 | 10~30 | 2 | 4.6 |
| 4.75 | 2.5 | 5.4 | ||
| 5 | 3、2.5 | 5.7 | ||
| 6 | 15~50 | 3、4 | 6.9 | |
| 7 | 15~150 | 3、4、5 | 8.1 | |
| 8 | 20~250 | 3、4、5、6 | 9.2 | |
| 10 | 25~350 | 4、5、6、8 | 11.5 | |
| 12 | 25~400 | 13.9 | ||
| 13 | 30~400 | 4、5、6、8、10 | 15 | |
| 14 | 16.2 | |||
| 17 | 40~400 | 5、6、8、10、12 |
19.6 |
