轴环
返回

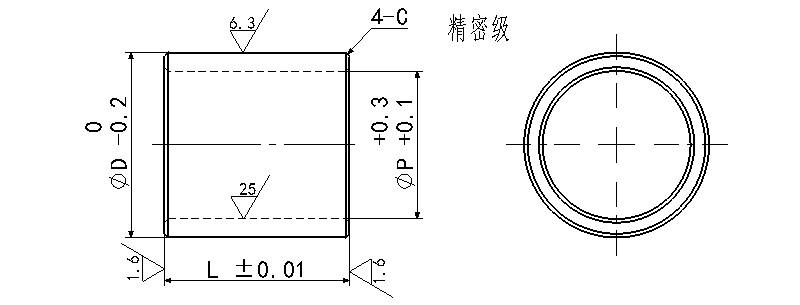

淬火产品精密级尺寸自由指定型
订货举例：型式 ①Type-②P-③D-④L
ZJGFTR-P10.5-D19.5-L50.5
| 型号 | 相当材质 | 表面处理 | 硬度 | |
| 普通级 | 精密级 | |||
| ZJGFTR | ZJRFTR | S45C | - | 40~45HRC |
| ZJGFTRN | ZJRFTRN | 无电解镀镍 | ||
| ZJGFTRY | ZJRFTRY | 四氧化三铁保护膜 | ||
| ZJGFPR | ZJRFPR | SUS420 | - | 45~50HRC |
！加工条件
①壁厚和全长的加工极限
10.0≤L≤50.0时（D-P）-2≤1
50.1≤L≤100.0时（D-P）-2≤3
②V和全长的加工极限
L≤Px8
D=16以下时C0.1~0.2 D=16.5以上时，C0.5以下
D=16以下时C0.1~0.2 D=16.5以上时，C0.5以下
| 型号 | P | D |
L
指定单位0.1mm
|
|
| 普通级 | 精密级 | |||
|
ZJGFTR
ZJGFTRY
ZJGFPR
ZJGFPR
|
ZJRFTR
ZJRFTRY
ZJRFTRN
ZJRFPR
|
2.0
2.6
3.0~90.0
（指定单位0.5mm）
|
4.0~10.0（指定单位0.5mm） | 10.0~60.0 |
| 10.5~20.0指定单位0.5mm） | 10.0~100.0 | |||
