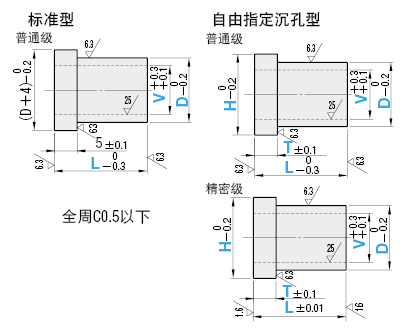

金属轴环肩型精密级尺寸自由指定型
· 请按照选型步骤①-⑥选择型式和参数后进行订购。
订货举例：型式（①Type-②P-③D-④H-⑤T-⑥L
ZJSFT-P10.5-D20-H30-T4-L23.8
|
型号 |
相当材质 |
表面处理 |
硬度 |
|
|
普通级 |
精密级 |
|||
|
ZJSFT |
ZJUFT |
S45C |
- |
- |
|
ZJSFTN |
ZJUFTN |
无电解镀镍 |
||
|
ZJSFTY |
ZJUFTY |
四氧化三铁保护膜 |
||
|
ZJSFS |
- |
SUS303 |
- |
- |
|
ZJSFPR |
ZJUFPR |
SUS420F |
- |
40~45HRC |
|
ZJSFTR |
- |
S45C |
- |
|
|
ZJSFTRN |
- |
无电解镀镍 |
||
|
ZJSFTRY |
- |
四氧化三铁保护膜 |
||
|
ZJSFF |
- |
C3604 |
- |
- |
|
ZJSFKR |
- |
SKS3 |
- |
55HRC~ |
|
ZJSFAB |
- |
AL6061 |
本色阳极氧化 |
- |
·
|
普通级型号 |
P （P尺寸3以上指定单位0.5mm） |
D |
H |
T 指定单位1mm |
L 指定单位0.1mm |
|
ZJSFT |
2.0
2.6
3.0~55.0 （指定单位0.5mm） |
4.0~10.0（指定单位0.5mm） |
6.0~20.0（指定单位0.5mm） |
1~20 （T≤L-1)
！ZJSFF 2≤T≤L-2 |
10.0~100.0 （L≤PX8） |
|
10.5~20.0（指定单位0.5mm） |
12.5~30.0（指定单位0.5mm） |
||||
|
21~30（指定单位1mm） |
23~40（指定单位1mm） |
||||
|
31~40（指定单位1mm） |
33~50（指定单位1mm） |
||||
|
41~50（指定单位1mm） |
43~60（指定单位1mm） |
||||
|
51~60（指定单位1mm） |
53~70（指定单位1mm） |
· ！D-P的加工条件 ！H-D≧2 ！D-10≤L≤Px8
（ZJSFF.ZJSFKR）
4≤D≤10时 P≤D-2 全周C0.5以下
10.5≤D≤30时 P≤D-4
31≤D≤60 P≤D-6
|
精密级型号 |
P （P尺寸3以上指定单位0.5mm） |
D |
H |
T 指定单位0.1mm |
L 指定单位0.1mm |
|
ZJUFT |
2.0
2.6
3.0~55.0 （指定单位0.5mm） |
4.0~10.0（指定单位0.5mm） |
6.0~20.0（指定单位0.5mm） |
1.0~20.0 |
10.0~64.0 |
|
10.5~20.0（指定单位0.5mm） |
12.5~30.0（指定单位0.5mm） |
2.0~20.0 |
10.0~100.0 （L≤PX8） |
||
|
21~30（指定单位1mm） |
23~40（指定单位1mm） |
3.0~20.0 |
|||
|
31~40（指定单位1mm） |
33~50（指定单位1mm） |
||||
|
41~50（指定单位1mm） |
43~60（指定单位1mm） |
||||
|
51~60（指定单位1mm） |
53~70（指定单位1mm） |
· ！H-D≧2 ！D-10≤L≤Px8
