带肩薄壁型自由指定型D尺寸p6

产品概述

暂未有详细信息

请按照选型步骤①-④选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③P-④L

BSUFPKRY7-P3.6-L3

Type		材质	表面处理	硬度
D尺寸p6	D尺寸m6	材质	表面处理	硬度
BSUFPKRY	BSUFMKRY	SKS3	四氧化三铁保护膜	55～60HRC
BSUFPKR	BSUFMKR	SKS3	/	55～60HRC
BSUFPKRN	BSUFMKRN	SKS3	无电解镀镍	55～60HRC
BSUFPCR	BSUFMCR	SUS440C	/	50～55HRC

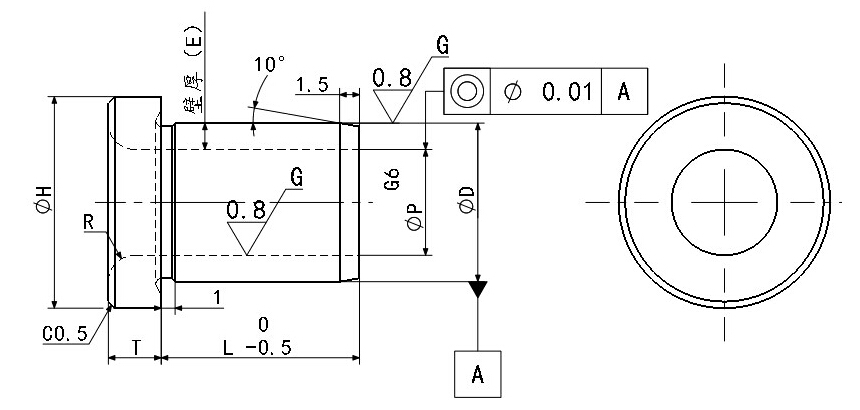

型式		D	D容差P		P 指定单位0.01mm	L 指定单位0.1mm	壁厚（E）	R	H	T
Type		D	D公差（p6）	D公差（m6）	P 指定单位0.01mm	L 指定单位0.1mm	壁厚（E）	R	H	T
D尺寸p6 BSUFPKRY BSUFPKR BSUFPKRN BSUFPCR	D尺寸m6 BSUFMKRY BSUFMKR BSUFMKRN BSUFMCR	7	+0.024 +0.015	+0.015 +0.006	3.51～5.00	3.0～6.0	1.00～1.74	0.5	11	2.5
		8			4.51～6.00	3.0～10.0	1.00～1.74	0.5	12	3
		9			4.51～6.50	3.0～10.0	1.25～2.24	0.5	13.5	3
		10			6.51～8.00	3.0～15.0	1.00～1.74	0.5	14	3
		11	+0.029 +0.018	+0.018 +0.007	8.00～9.00		1.00～1.50	0.5	15	3
		12			8.51～9.00		1.50～1.74	0.5	16	4
		13			8.51～10.00	5.0～35.0	1.50～2.24	0.5	17	4
		14			9.00～11.00		1.50～2.50	0.5	18	4
		15			10.51～12.00		1.50～2.24	0.5	19	4
		17			10.51～13.00		2.00～3.24	1.0	21	5
		18			12.51～14.00		2.00～2.74	1.0	22	5
		20	+0.035 +0.022	+0.021 +0.008	13.51～15.00		2.50～3.24	1.0	26	5
		22			13.51～17.00		2.50～4.24	1.0	26	5
		25			15.51～19.00		3.00～4.74	1.0	30	5
		26			16.51～20.00		3.00～4.74	1.0	30	5
		30			20.51～24.00		3.00～4.74	1.5	35	6
		35	+0.042 +0.026	+0.025 +0.009	25.01～29.00	5.0～50.0	3.00～4.99	1.5	40	6

P≤3.59时，L+T≤Px2.5 P≥3.6时，L+T≤Px3.0
