防脱落带肩型D尺寸h6

产品概述

请按照选型步骤①-④选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③P-④L

BCFKRH8-P4-L8

Type			材质	表面处理	硬度
D尺寸p6	D尺寸m6	D尺寸h6	材质	表面处理	硬度
BCFPKR	BCFMKR	BCFHKR	SKS3	/	55～60HRC
BCFPKRN	BCFMKRN	BCFHKRN	SKS3	无电解镀镍	55～60HRC
BCFPCR	BCFMCR	-	SUS440C	/	53HRC～

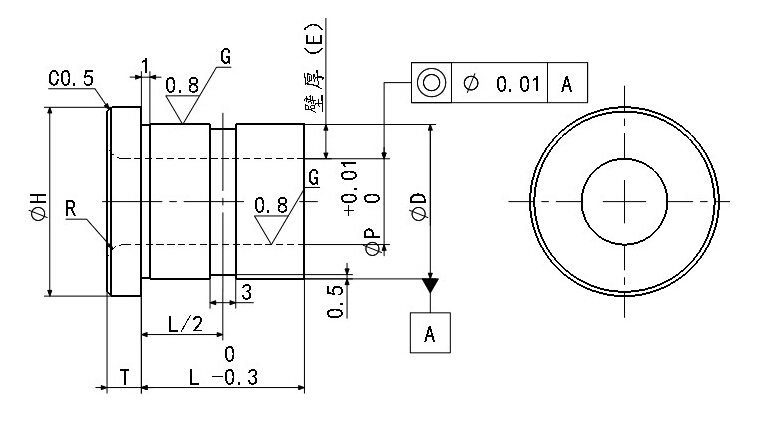

型式			D	P 指定单位0.01mm	L 指定单位0.1mm	壁厚（E）	R	H	T
Type			D	P 指定单位0.01mm	L 指定单位0.1mm	壁厚（E）	R	H	T
D尺寸p6 BCFPKR BCFPKRN BCFPCR	D尺寸m6 BCFMKR BCFMKRN BCFMCR	D尺寸h6 BCFHKR BCFHKRN	8	4.00～4.50	8.0～10.0	1.75～2.50	1.0	12	3
			10	4.00～6.50	8.0～15.0	1.75～3.00	1.0	14	3
			12	6.00～8.50	8.0～15.0	1.75～3.00	2.0	16	4
			15	8.00～10.50	10.0～35.0	2.25～3.50	2.0	19	4
			18	10.00～12.50		2.75～4.00	2.0	22	4
			20	12.00～13.50		3.25～4.00	2.0	26	5
			22	12.00～13.50		4.25～5.00	2.0	26	5
			25	13.00～15.50		4.75～6.00	2.0	30	5
			26	15.00～16.50		4.75～5.50	2.0	30	5
			30	16.00～20.50	12.0～50.0	4.75～7.00	3.0	35	6
			35	20.00～25.00	12.0～50.0	5.00～7.50	3.0	40	6

！L+T≤Px3.0

D	D公差
	P6	m6	h6
8	+0.024 +0.015	+0.015 +0.006	-0.000 -0.009
10
12	+0.029 +0.018	+0.018 +0.007	-0.000 -0.011
15
16
18	+0.035 +0.022	+0.021 +0.008	-0.000 -0.013
20
22
25
26	+0.042 +0.026	+0.025 +0.009	-0.000 -0.016
30
