导向轴 返回

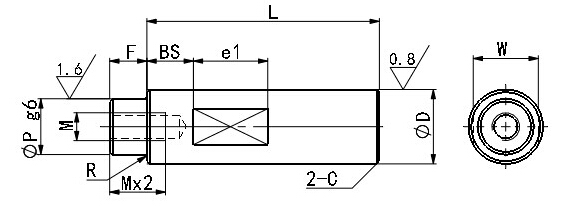

导向轴一端内螺纹型带扳手槽型

    产品概述



    • 暂未有详细信息
    • 请按照选型步骤①-⑤选择型式和参数后进行订购。

      订货举例：型式（①Type.②D)-③L-④M-⑤BS

      PBCCR6-L25-M3-BS10

      Type 材质 硬度 表面处理
      带扳手槽型
      PBCCR SUS440C
      SUS440C  高频淬火53HRC~~       		/
      PBCCRG SUS440C 镀硬铬
      镀层硬度HV750~
      镀层厚度3μm以上

      Type D(g6) L
      指定单位1mm       		M
      粗牙螺纹 选择       		扳手槽尺寸 C
      带扳手槽型 BS W e1
      PBCCR
      PBCCRG       		6 -0.004
      -0.012       		20~600 3 BS=指定单位1mm
      !BS+e1≤L
      ！BS≥0       		5 8 0.5
      8 -0.005
      -0.014       		20~800 3、4、5 7
      10 3、4、5、6 8
      12 -0.006
      -0.017       		20~1000 4、5、6、8 10 10
      13 25~1000 4、5、6、8 11
      15 4、5、6、8、10 13
      16 30~1200 4、5、6、8、10 14
      20 -0.007
      -0.020       		4、5、6、8、10、12 17 1.0
      Mx2.5+4≥L时、螺纹底孔可能会贯通
