导向轴 返回

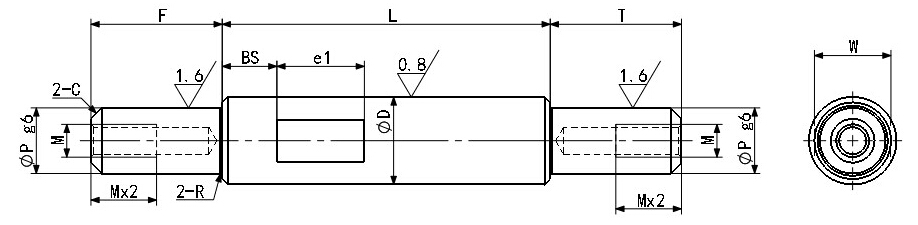

导向轴两端台阶型内螺纹带扳手槽型

    产品概述



    • 暂未有详细信息
    • 请按照选型步骤①-⑧选择型式和参数后进行订购。

      订货举例：型式（①Type.②D)-③L-④T-⑤P-⑥M-⑦E-⑧BS

      PDFCR8-L25-T25-P6-M3-E20-BS10

      Type 材质 硬度 表面处理
      PDFCR SUS440C
      SUS440C  高频淬火53HRC~~       		/
      PDFCRG SUS440C 镀硬铬
      镀层硬度HV750~
      镀层厚度3μm以上

      Type D（g6） L指定单位1mm M
      （粗牙螺纹）       		扳手槽尺寸 R C (Y)
      Max.
        L T.E P BS W e1
      PDFCR
      PDFCRG       		8 -0.005
      -0.014       		25~796 2≤E≤Px4

      2≤T≤Px4       		6 3 BS=指定单位1mm
      ！BS+e1≤L
      ！BS≥0       		7 8 0.3以下 0.5 800
      10 6~8 3、4、5 8 800
      12 -0.006
      -0.017       		25~996 6~10 3、4、5、6 10 10 1000
      13 6~11 3、4、5、6、8 11 1000
      15 6~13 3、4、5、6、8、10 13 1000
      16 25~1196 6~14 3、4、5、6、8、10 14 1200
      20 -0.007
      -0.020       		8~17 4、5、6、8、10、12 17 1.0 1200

      ！两端台阶内螺纹型！P尺寸必须满足M+3≤P。   ！（Mx2.5+4)x2≥（Y）时，螺纹底孔可能会贯通。
