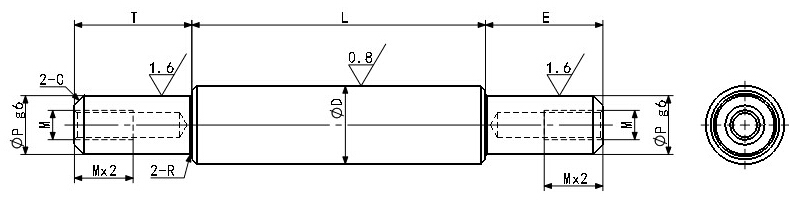

导向轴两端台阶型内螺纹标准型
-
暂未有详细信息
-
请按照选型步骤①-⑦选择型式和参数后进行订购。
订货举例：型式（①Type.②D)-③L-④T-⑤P-⑥M-⑦E
PDECR8-L15-T5-P6-M3-E5
|
Type
|
材质
|
硬度
|
表面处理
|
|
两端台阶内螺纹型
|
|
PDECR
|
SUS440C
|
SUS440C 高频淬火53HRC~~
|
/
|
|
PDECRG
|
SUS440C
|
镀硬铬
镀层硬度HV750~
镀层厚度3μm以上
|
|
Type
|
D（g6）
|
L指定单位1mm
|
M
（粗牙螺纹）
|
R
|
C
|
(Y)
Max.
|
|
两端台阶内螺纹型
|
L
|
T.E
|
P
|
PDECR
PDECRG
|
8
|
-0.005
-0.014
|
25~796
|
2≤T≤Px4
2≤E≤Px4
|
6
|
3
|
0.3以下
|
0.5
|
800
|
|
10
|
6~8
|
3、4、5
|
800
|
|
12
|
-0.006
-0.017
|
25~996
|
6~10
|
3、4、5、6
|
1000
|
|
13
|
6~11
|
3、4、5、6、8
|
1000
|
|
15
|
6~13
|
3、4、5、6、8、10
|
1000
|
|
16
|
25~1196
|
6~14
|
3、4、5、6、8、10
|
1200
|
|
20
|
-0.007
-0.020
|
8~17
|
4、5、6、8、10、12
|
1.0
|
1200
|
！两端台阶内螺纹型！P尺寸必须满足M+3≤P。 ！（Mx2.5+4)x2≥（Y）时，螺纹底孔可能会贯通。
