导向轴一端内螺纹型标准型

产品概述

请按照选型步骤①-④选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③L-④M

PBSCR6-L25-M3

Type	材质	硬度		表面处理

PBSCR	SUS440C	SUS440C 高频淬火53HRC~~		/

PBSCRG	SUS440C			镀硬铬镀层硬度HV750~ 镀层厚度3μm以上

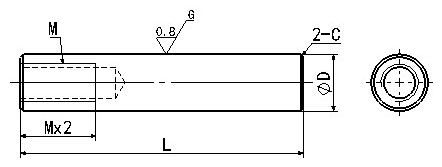

Type	D(g6)		L 指定单位1mm		M粗牙螺纹选择		C

PBSCR PBSCRG	4	-0.004 -0.012	20~300		2		0.2
	5		20~400		2.6、3
	6		20~600		3		0.5
	8	-0.005 -0.014	20~800		3、4、5
	10				3、4、5、6
	12	-0.006 -0.017	20~1000		4、5、6、8
	13		25~1000		4、5、6、8
	15				4、5、6、8、10
	16		30~1200		4、5、6、8、10
	20	-0.007 -0.020			4、5、6、8、10、12		1.0
