导向轴两端内螺纹型标准型

    产品概述



    • 暂未有详细信息
    • 请按照选型步骤①-⑤选择型式和参数后进行订购。

      订货举例:型式(①Type.②D)-③L-④M-⑤N

       PESCR6-L25-M3-N3


      Type 材质 硬度 表面处理
      PESCR SUS440C
      SUS440C  高频淬火53HRC~~
      /
      PESCRG SUS440C 镀硬铬
      镀层硬度HV750~
      镀层厚度3μm以上

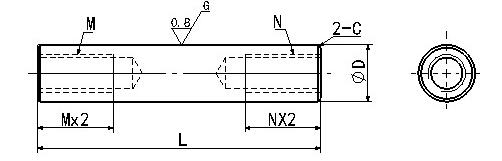

      Type D(g6) L指定单位1mm M、N粗牙螺纹
      选择
      C
      PESCR
      PESCRG
      4 -0.004
      -0.012
      25~200 2 0.2
      5 25~300 2.6、3
      6 3 0.5
      8 -0.005
      -0.014
      3、4、5
      10 25~350 3、4、5、6
      12 -0.006
      -0.017
      4、5、6、8
      13 4、5、6、8
      15 4、5、6、8、10
      16 4、5、6、8、10
      20 -0.007
      -0.020
      30~450 4、5、6、8、10、12 1

      !全长L必须满足Mx2+Nx2≤L.  !Mx2.5+4+Nx2.5+4≥L时,螺纹底孔可能会贯通。另外,较大直径的螺纹孔有效长度为优先。此时L须满足L≥Mx2.5+4+N或者L≥Nx2.5+4+M
