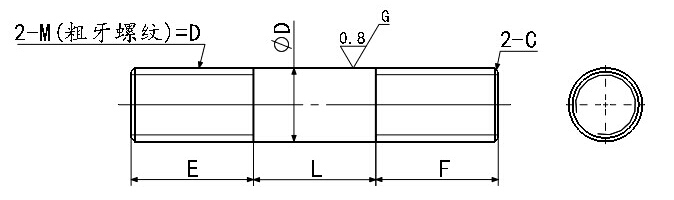

导向轴一端外螺纹型同径型
订货举例：型式（①Type.②D)-③L-④E
PFTCR3-L25-E3
| Type | 材质 | 硬度 | 表面处理 | |
| PFTCR | SUS440C |
SUS440C 高频淬火53HRC~~ |
/ | |
| PFTCRG | SUS440C |
镀硬铬 镀层硬度HV750~ 镀层厚度3μm以上 |
||
| Type | D(g6) | 指定单位1mm |
M 粗牙螺纹 |
C | ||||
| L | E | |||||||
|
PFTCR PFTCRG |
3 |
-0.002 -0.008 |
25~197 | 3~15 | 3 | 0.2 | ||
| 4 |
-0.004 -0.012 |
25~296 | 4~20 | 4 | ||||
| 5 | 25~396 | 4~25 | 5 | |||||
| 6 | 25~595 | 5~30 | 6 | 0.5 | ||||
| 8 |
-0.005 -0.014 |
25~793 | 7~40 | 8 | ||||
| 10 | 25~792 | 8~50 | 10 | |||||
| 12 |
-0.006 -0.017 |
25~991 | 9~60 | 12 | ||||
| 16 | 25~1190 | 10~80 | 16 | |||||
| 20 |
-0.007 -0.020 |
25~1187 | 13~100 | 20 | 1.0 | |||
