导向轴
返回

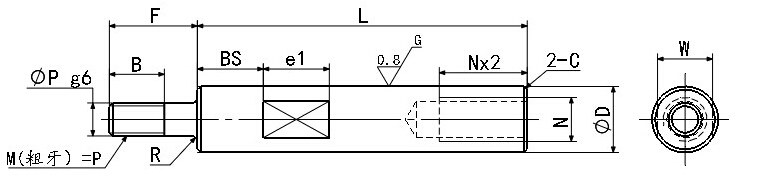

导向轴一端外螺纹一端内螺纹型带扳手槽型
订货举例：型式（①Type.②D)-③L-④F-⑤B-⑥M-⑦N-⑧BS
PWPCR8-L15-F5-B2-M3-N3-BS1
| Type | 材质 | 硬度 | 表面处理 |
| 带扳手槽型 | |||
| PWPCR | SUS440C | SUS440C 高频淬火53HRC~~ | / |
| PWPCRG | SUS440C |
镀硬铬
镀层硬度HV750~
镀层厚度3μm以上
|
| Type | D（g6） | L指定单位1mm | M（粗牙） | N（粗牙） | 扳手槽尺寸 | R | C |
(Y)
Max.
|
|||||
| 带扳手槽型 | L | F | B | BS | W | e1 | |||||||
|
PWPCR
PWPCRG
|
6 | -0.004 | 25~598 | 2≤F≤Px5 |
（P≤6时）
B≤F-2
（P=8或10时）
B≤F-3
（P≥12时）
B≤F-5
（无螺纹时）
B=0
！B≥螺距x3
|
3、4、5、6 | 3 |
BS=指定单位1mm
！BS+e1≤L
！BS≥0
|
5 | 8 | 0.3 | 0.5 | 600 |
| 8 |
-0.005
-0.014
|
25~798 | 3、4、5、6、8 | 3、4、5 | 7 | 800 | |||||||
| 10 | 4、5、6、8、10 | 3、4、5、6 | 8 | 800 | |||||||||
| 12 |
-0.006
-0.017
|
25~998 | 5、6、8、10、12 | 4、5、6、8 | 10 | 10 | 1000 | ||||||
| 13 | 5、6、8、10、12 | 4、5、6、8 | 11 | 1000 | |||||||||
| 15 | 5、6、8、10、12 | 4、5、6、8、10 | 13 | 1000 | |||||||||
| 16 | 25~1198 | 5、6、8、10、12、16 | 4、5、6、8、10 | 14 | 1.0 | 1200 | |||||||
| 20 |
-0.007
-0.020
|
6、8、10、12、16、20 | 4、5、6、8、10、12 | 17 | 1200 | ||||||||
| ！D=P时，请指定B尺寸为F=B.但由于L尺寸、F尺寸优先加工，因此产品的B尺寸变为F-（螺距x2).！全长L必须满足NX3≤L | |||||||||||||
